Гаснет пламя газовой плиты Kaiser XL 500 с газконтролем

В настоящей статье рассматриваются пути проверки и возможного ремонта газовой плиты Kaiser XL 500 с газконтролем, когда после автоматического электроподжига и возникновении пламени, это пламя гаснет при отпускании ручки. Статья снабжена наглядными фотографиями, которые дополняются текстовыми пояснениями. Общие положения и выводы настоящей статьи могут быть использованы при ремонте подобных газовых плит с газ-контроем других фирм-изготовителей.

Внешний вид газовой плиты Kaiser XL 500 с газконтролем

Внешний вид газовой плиты Kaiser XL 500 показан на фотографии слева. Отличительной особеностью этой газовой плиты является функция газ-контроля, которая обеспечивает газовую и пожарную безопасность. Релизация этой функции основана на применении термопары, подключённой к электромагниту (клапану), обеспечивающему подачу газа к соплу конфорки. При нагреве термопары от температуры газового пламени возникает ток в катушке электромагнита, электромагнитная сила притяжения обеспечивая удержание сердечника (клапана) при минимальном необходимом зазоре между торцом якоря клапана и торцом сердечника электромагнита, тем самым, обеспечивает подачу газа к соплу конфорки. Когда температура на термопаре снижается до определённого минимального значения, например, когда пламя погасло, клапан возвращается в прежнее положение за счёт действия усилия пружины сжатия, отсекая подачу газа к соплу газовой конфорки.

Конфорка газовой плиты с газконтролем и электроподжигом

До проведения проверки исправности функции газ-контроля газовой плиты необходимо отключить газовую плиту от электричества и перекрыть газовый кран на трубопроводе подвода газа.



На фотографии слева показана газовая конфорка, где видны свеча электроподжига (белая электроизоляция) и термопара (с красновато-коричневой резиновой изоляцией, вероятно, изготовленной из фторкаучука). Для снятия верхней нержавеющей крышки с газовой плиты необходимо отвернуть по два винта со всех газовых конфорок, после чего выкрутить винты с правого и левого торца этой нержавеющей крышки.

 Газовая плита со снятой верхней крышкой

После снятия верхней нержавеющей крышки газовой плиты откроется вид, показанный на фотографии слева. Здесь мы видим газовую часть и электрическую часть газовой плиты. Необходимо обратить внимание к той газовой конфорке в которой гаснет пламя после электрического автоподжига и отпускания ручки.

 Термопара газконтроля газовой плиты

У этой газовой конфорки гаснет пламя после автоподжига и отпускания ручки, мы видим свечу электроподжига и термопару. Проверка работоспособности термопары сводится к её нагреву, например, с помощью обычной зажигалки и одновременному измерению напряжения на концах проводов, идущих от термопары.

 гнездо от термопары газконтроля газовой плиты

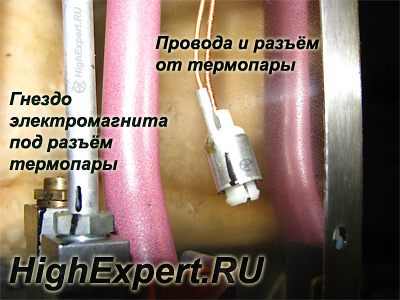

Для этого следует аккуратно вытащить разъём термопары (он устанавливается за счет натяга) из гнезда электромагнита, потянув за разъём, но ни в коем случае не за его электрические провода. На фотографии слева можно увидеть провода и подключенный к ним разъём от термопары и левее латунное гнездо электромагнита, ввёрнутого по резьбе внутрь газового крана. При подключении электронного вольтметра к проводам разъёма от термопары и нагревании термопары в течение примерно 5-7 секунд наблюдалась ЭДС около 8-12 милливольт. Это говорит о работоспосбности термопары газконтроля. Если напряжение при замере не наблюдается или оно существенно меньше упомянутых значений - необходимо заменить термопару. Убедившись, что термопара исправна переходим к следующему шагу, и, с помощью торцевого ключа 5/16'' с надставкой и "трещёткой" аккуратно откручиваем электромагнит из резьбы газового крана.

 электромагнит газконтроля газовой плиты

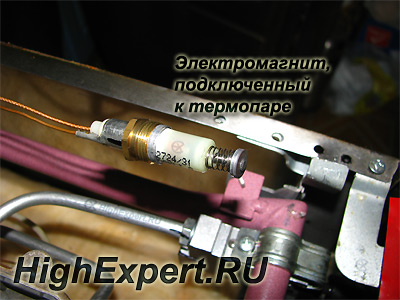

Вытащив электромагнит, присоединяем к нему разъём от термопары, как показано на фотографии слева. Необходимо проверить работу электромагнита. Для этого нагреваем, также как и прежде, термопару и одновременно прилагаем небольшое оевое усилие к сердечнику электромагнита, сжимая пружину. При нагреве термопары и сжатой до конца пружины электромагнита электромагнитная сила притяжения должна быть больше усилия сжатой пружины. При остывании термопары электромагнит должен отключиться, а его клапан возвратиться в своё исходное положение за счет действия усилия пружины сжатия. Если электромагнит не работает должны образом - необходима его замена.

 ремонт газовой плиты с газконтролем когда гаснет пламя

Выяснили, что термопара работает, электромагнит также работает... Проведя дальнейший анализ удалось определить причину по которой после автоматического электроподжига и возникновении пламени газовой плиты, это пламя гаснет при отпускании ручки. Дело оказалось в том, что ручка недостаточно глубоко утопала и тем самым шток от этой ручки недостаточно сжимал пружину - наблюдался слишком большой зазор между  торцом якоря клапана и торцом сердечника электромагнита. Устранение этой неисправности потребовало снятия пластмассовой ручки. Для снятия ручки газовой плиты необходимо её потянуть на себя. После чего потребовалось установить дополнительную стальную шайбу толщиной около 1,0 мм (третью вдобавок к двум штатным) на шток, и далее вернуть ручку газовой плиты в прежнее положение. Применение дополнительнйо шайбы позволило уменьшить зазор между торцом якоря клапана и торцом сердечника электромагнита при нажатой до упора ручки. Сборка газовой плиты должна проводиться в обратной последовательности.
